簡報繪圖：【曲線】的使用技巧

​Microsoft PowerPoint 繪圖工具列「曲線」（Curve）功能示範

很多朋友對 Microsoft PowerPoint 繪圖工具列「曲線」（Curve）和「手繪多邊形」（Freeform）的使用技巧，有不少疑惑。

我們先從較容易使用的「曲線」下手！（版本：Microsoft PowerPoint 2010）

第一步：找到曲線

請在 [插入] 索引標籤上，按一下 [圖例] 群組中的 [圖案]，點選 [曲線]，像底下這樣：

第二步：開始臨摹

以電腦斷層為範例，按一下曲線開始的位置，拖曳滑鼠繪製，再按一下想要新增曲線的任何地方（小秘訣：描繪順序以大面積優先）。

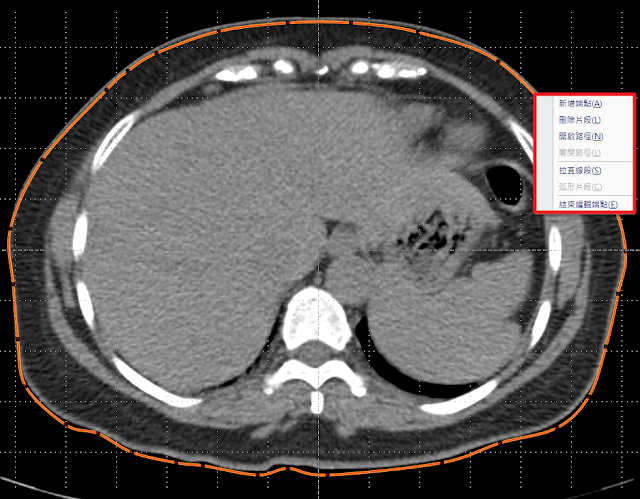

第三步：編輯端點

點選向量物件，按下滑鼠右鍵，啟動 [編輯端點] 功能。

若要調整 [曲線]，可拖曳某端點，運用 [新增端點]、[刪除端點] 增刪可編輯的端點。

運用方向線做細部微調，若要新增 [曲線] 的頂點，按一下需要新增的地方，然後拖曳。

若要刪除頂點，請按 CTRL 鍵並按一下想要刪除的頂點。

細部微調動作，請看底下：

第四步：運用群組

物件依序描繪完畢後，將全部物件圈選，按滑鼠右鍵選擇 [群組]，便利物件移動。

第五步：移除底圖

將電腦斷層影像移除後， 即可完成臨摹後的曲線圖。



最後，可選擇另存圖片，儲存成圖檔。原先的簡報檔案，也要儲存，以便日後調整。

江湖一點訣之說破不值錢

1. 描繪器官時，可使該器官置於優先位置，亦即選取該器官後，點選 [繪圖] 中 [排列物件] 的 [提到最上層]，使欲繪製的器官浮在最上層，其他器官的繪製亦依此方式調整順序。
2. 對於細小器官的描繪，可將影像放大至少 200%，方便仔細觀察與微細描繪。
3. 輪廓顏色以清晰易劃分為主要考量，並非最後定稿的顏色，同時建議輪廓線條點數至少設定為 3 點，以方便調整。

延伸閱讀

邱冠菁、林裕峯、沈偉誌、李友專、王昱豐、 廖建國、楊哲銘、邱建勳：應用簡報軟體繪製正子電腦斷層之圖解影像。核醫技術學雜誌 2009 Dec;6(1):53-61。
